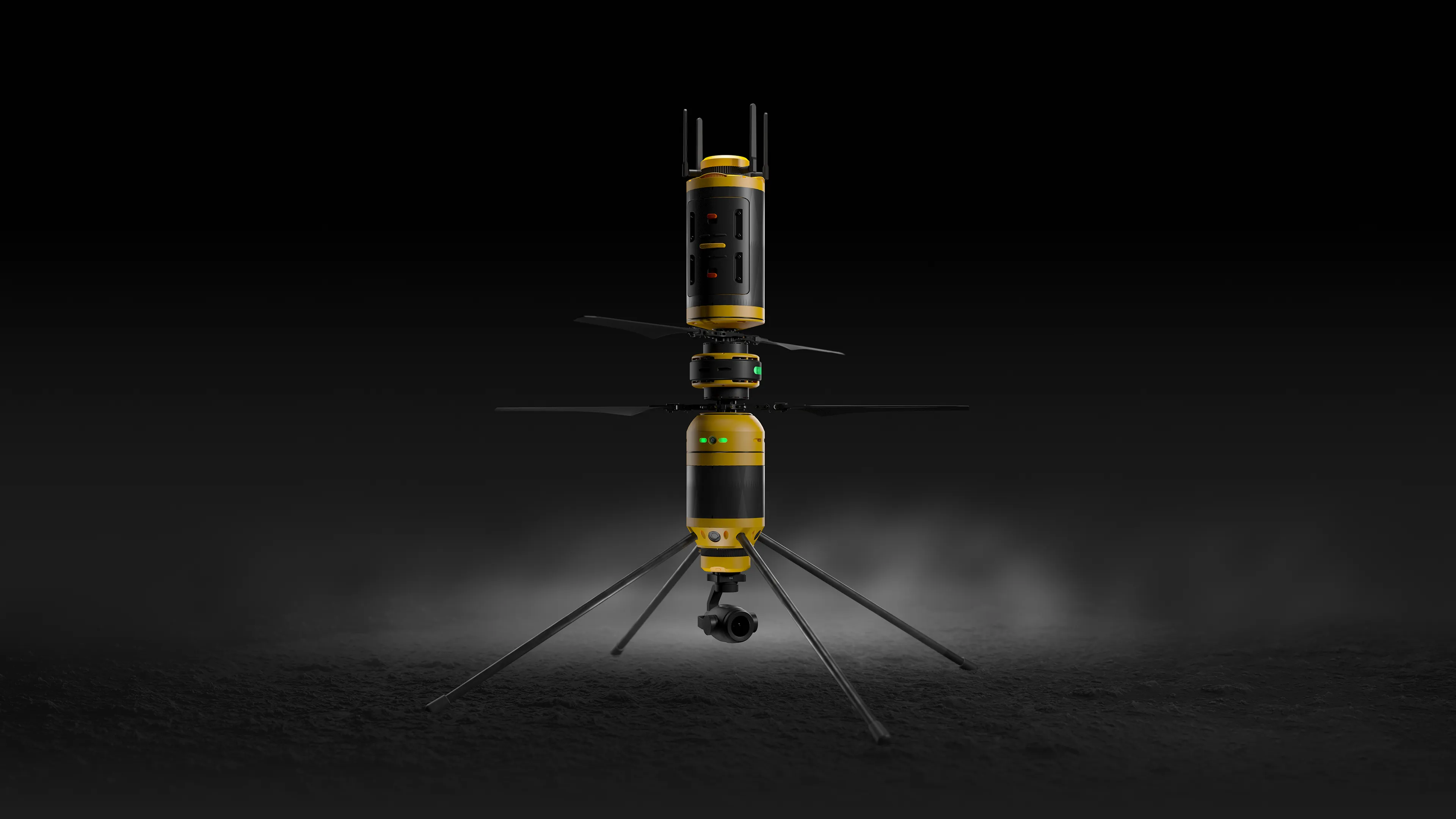

БАС Вертолетного типа с соосной схемой расположения несущих винтов

Одуванчик-2

до 1000 метроввысота полета
до 52 минутавтономность полета
до 90 км\чмаксимальная скорость
до 5 кгполезная нагрузка
Конфигуратор

Назначение БАС «Одуванчик-2»

Беспилотная авиационная система предназначена для оперативного мониторинга земной поверхности или поверхности водных районов, в режиме автономного одиночного полета или в составе группы запущенных БАС в автоматическом, ручном режиме управления или с использованием «привязной» системы, обеспечивает передачу полезной актуальной информации в реальном режиме времени оператору для принятия решений.

Платформа БВС «Одуванчик-2», является самой тяжелой моделью в своем классе  с общей взлетной массой 16 кг и возможностью размещения полезной нагрузки до 5 кг.



Состав бортового оборудования и систем
обеспечивает выполнение требований ПП РФ 1701 ОТ 30.10.2024

Состав бортового оборудования и систем

·    Винтомоторная группа
·    Аккумуляторная батарея
·    Полетный контроллер
·    Система обеспечения безопасности полета
·    Аэронавигационные огни
·    Маяк авиационный проблесковый световой
·    Система связи и спутниковой навигации
·    Система удаленной идентификации
·    Система криптозащиты канала управления
·    Бортовой компьютер ( в составе модуля полезной нагрузки)
·    Бортовое программное обеспечение (алгоритмы, управление, ИИ, навигация).
·    Сменные модули нижней полезной нагрузки

Программное обеспечение
·    СПО АП БАС «Одуванчик-2» - бортовой программный пакет
·    СПО НСУ БАС «Одуванчик-НСУ» - программный пакет наземной станции

Особенности БАС вертолетного типа с соосной схемой расположения несущих винтов:

Высокая стабильность и управляемость

Подъемная сила и управляющие моменты создаются в одной точке, это дает повышенную устойчивость в полете при сильном ветре, ливневых осадках и снегопаде.

Экономичность

В горизонтальном полёте на плоскости вращения несущего винта создается дополнительная подъемная сила, что дает экономию расхода емкости аккумуляторной батареи

Технические характеристики БВС Одуванчик-2
Тип БВСВертолетный с соосной схемой несущих винтов
Габаритные размеры БВС без модулей полезной нагрузки и посадочных опор (диаметр, высота, не менее)153х715 мм
Масса БВС без модулей полезной нагрузки, лопастей, посадочных опор и АКБ, не более4.4 кг
Диаметр несущего винта, не менее943 мм
Двигатели2 шт. электрические бесколлекторные
Максимальная взлётная масса, не более16 кг
Типовая масса полезной нагрузки, не более 1,2 кг
Максимальная масса полезной нагрузки, не более5 кг
Крейсерская скорость горизонтального полета 60 км/ч *
Максимальная горизонтальная скорость90 км/ч *
Максимальная вертикальная скорость подъема10 м/с*
Максимальная высота полёта над точкой старта (статический потолок) 1000 м **
Время непрерывной работы (полета) с типовой полезной нагрузкой, с АКБ 43.2В 20А/ч не более52 мин
Время непрерывной работы (полета) с максимальной полезной нагрузкой, с АКБ 43.2В 20А/ч не более28 мин
Допустимая скорость ветра, 18 м/с
Температура эксплуатации-20° - +45°С
Требования к площадке для вертикального взлета и посадки Горизонтальная с твердым покрытием, 1,5 × 1,5 м
Время готовности изделия к работе (развертывание из транспортного состояния в рабочее и подготовка к полету)5 мин
Примечания:* - Данные расчетные и уточняются по результатам испытаний Доступность изделия для заказа – 4 квартал 2026 года

Доступные модули полезной нагрузки

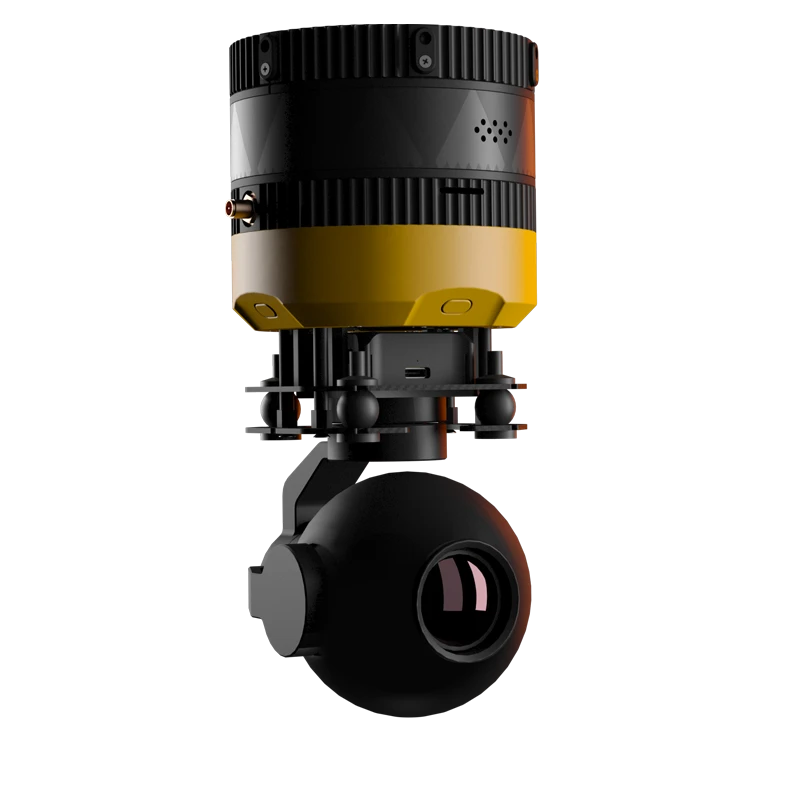

МПН-1-БС-ZR10
МПН-1-БС-ZR10

Компоненты:

  • Процессор  обработки данных: PII Orange
  • Модем  связи: LTE 4-5G или  RTL WiFi
  • 3-Axis Gimbal
  • EO/IR  8Mp, 10xOptical Zoom. 4K 1080p

Вес: 780 г

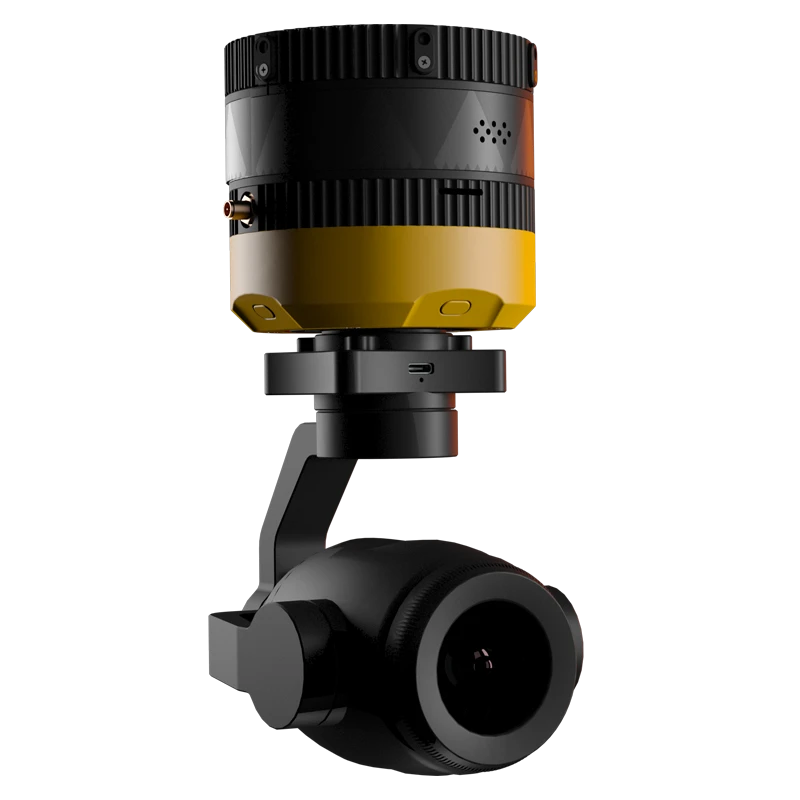

МПН-1-БС-ZR30
МПН-1-БС-ZR30

Компоненты:

  • Процессор  обработки данных: PII Orange
  • Модем  связи: LTE 4-5G или  RTL WiFi
  • 3-Axis Gimbal
  • EO/IR  8Mp, 30xOpticalZoom, 4K 1080p

Вес: 980 г

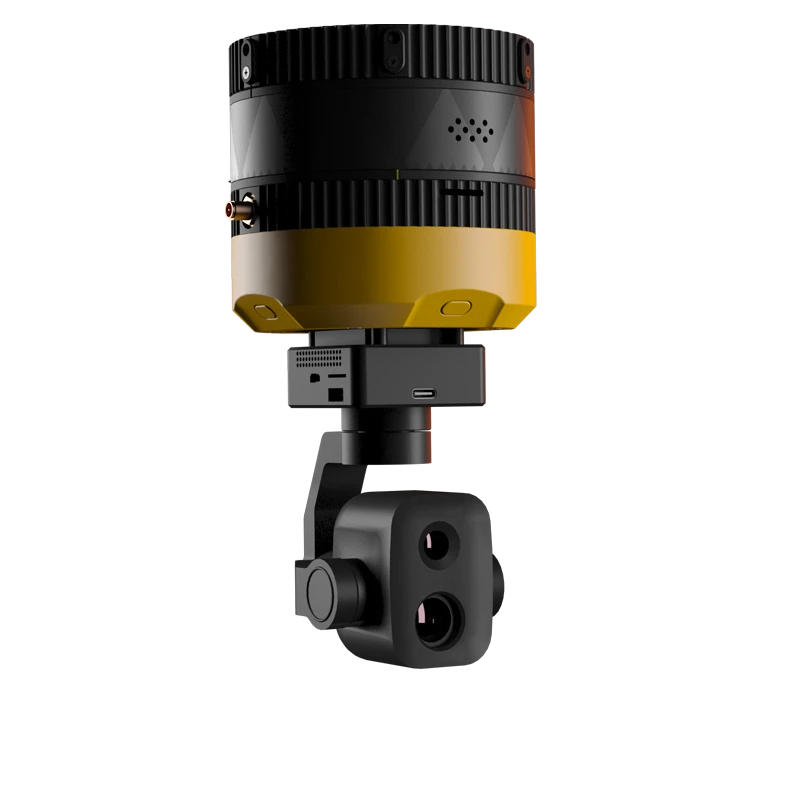

МПН-1-БС-ZT6
МПН-1-БС-ZT6

Компоненты:

  • Процессор  обработки данных: PII Orange
  • Модем  связи: LTE 4-5G или  RTL WiFi
  • 3-Axis Gimbal
  • EO/IR  8Mp, 4xDigital Zoom, 4K 1080p
  • Thermal  640x512, 2xDigital Zoom

Вес: 570 г

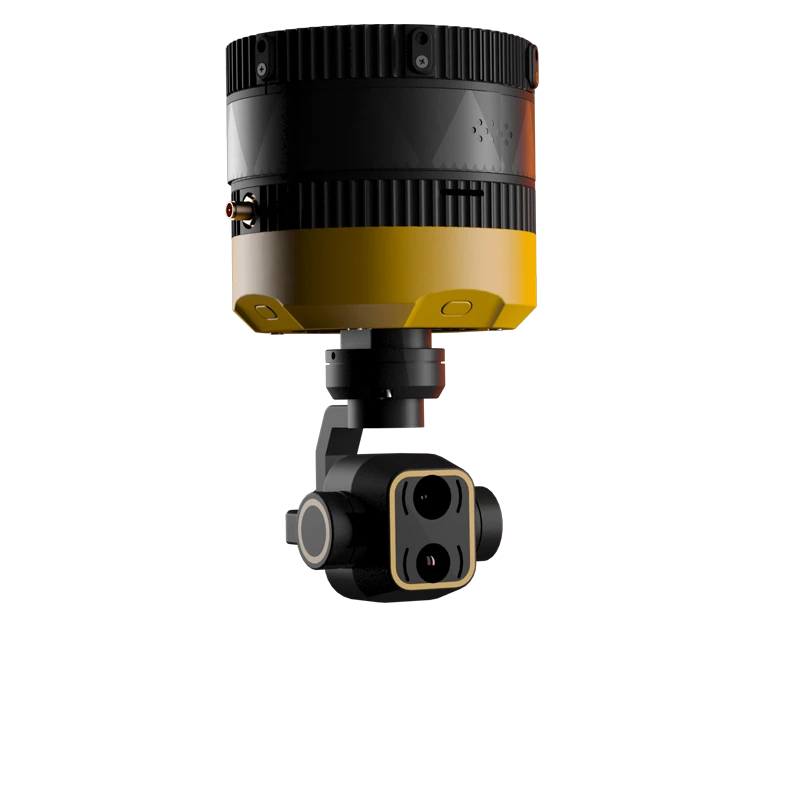

МПН-1-БС-C12
МПН-1-БС-C12

Компоненты:

  • Процессор  обработки данных: PII Orange
  • Модем  связи: LTE 4-5G или  RTL WiFi
  • 3-Axis Gimbal
  • EO/IR  5Mp, 4xDigital Zoom, 2K 1080p
  • Thermal  384x288

Вес: 520 г

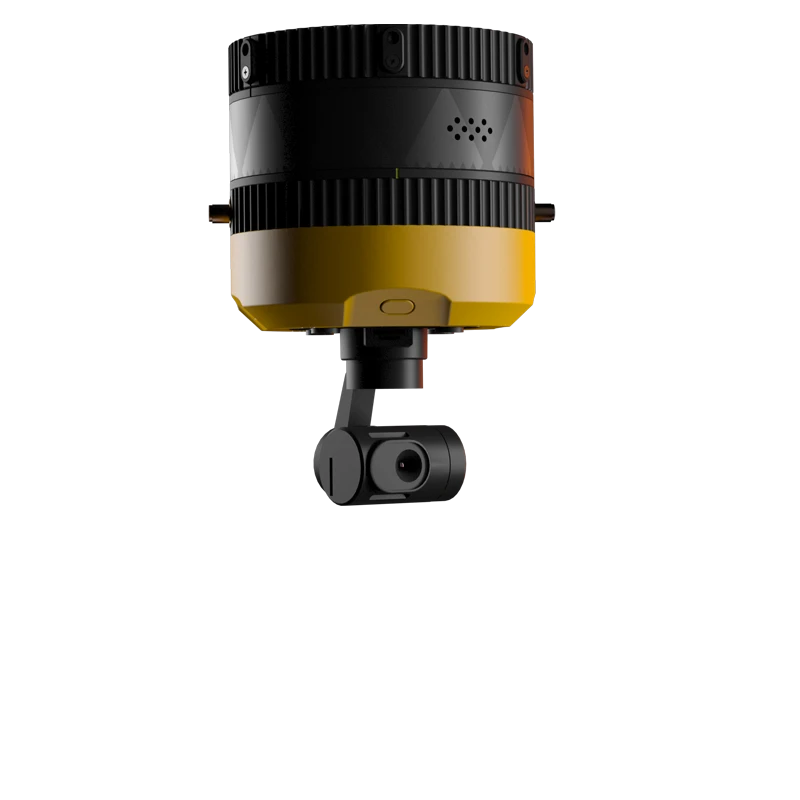

МПН-1-БС-C10
МПН-1-БС-C10

Компоненты:

  • Процессор  обработки данных: PII Orange
  • Модем  связи: LTE 4-5G или  RTL WiFi
  • 3-Axis Gimbal
  • EO/IR  2Mp, 2K 720p

Вес: 460 г

Доступные аккумуляторные батареи

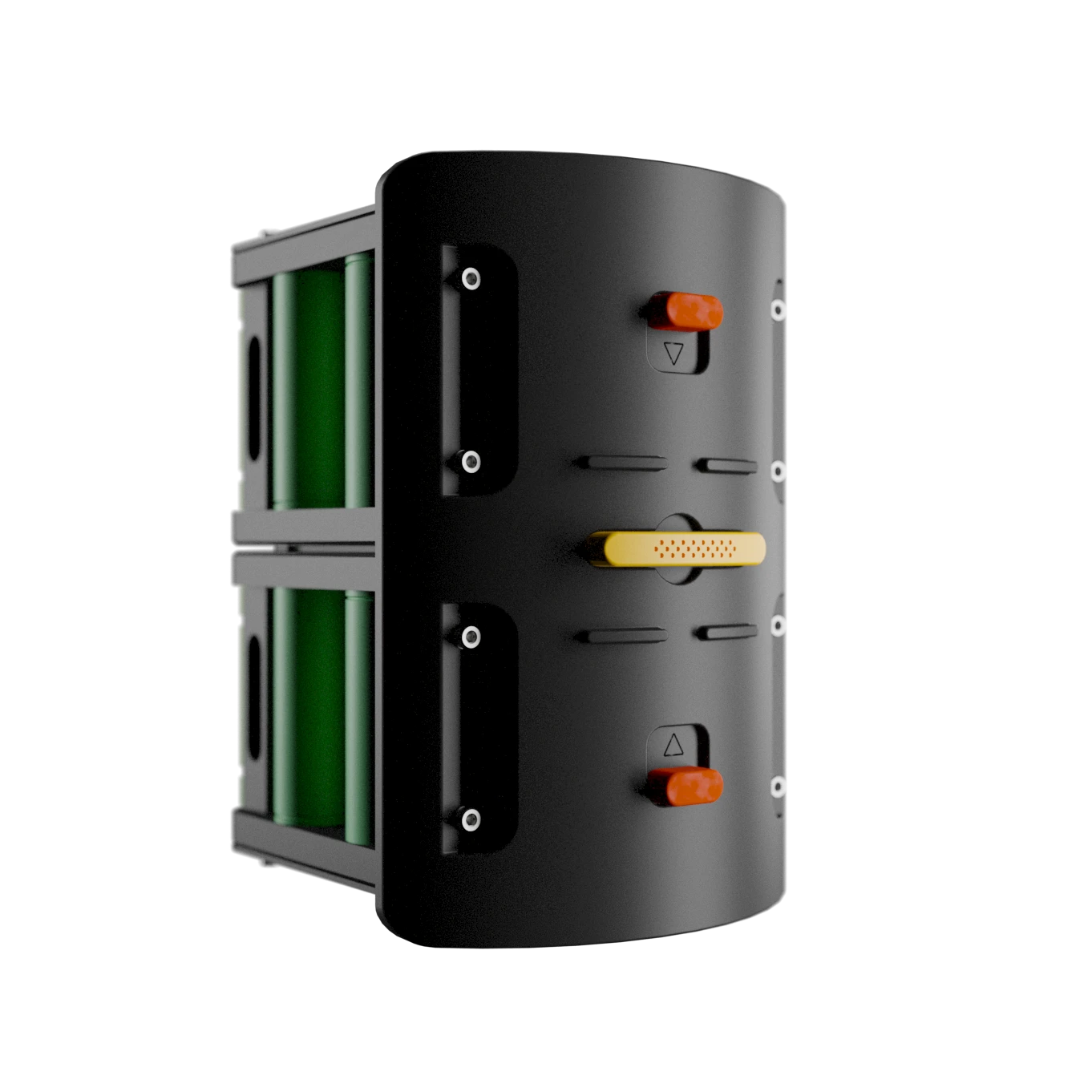

АКБ-2.1 12S4P Li-On 21700 20А/ч
АКБ-2.1 12S4P Li-On 21700 20А/ч

Литий-ионная (Li-ion),12S4P аккумуляторная батарея

Номинальная емкость АКБ 20 А/ч

Номинальное напряжение АКБ 43.2 В

Время заряда штатным зарядным устройством не более 2,5 ч

Габариты, диаметр, высота 153х182 мм

Вес: 3.9 кг

Доступные модули спутниковой навигации и связи

МСНС-1-RC7
МСНС-1-RC7

Компоненты:

  • Блок спутниковой навигации GPS L1, Galileo E1, ГЛОНАСС L1, BeiDou B1, SBAS L1, QZSS L1;
  • Блок идентификатора с СКЗИ «АЗН-СКЗИ» (опция) или
  • Блок идентификатора «Эра-Глонасс» (опция)
  • Аппаратура канала управления типа RC7 или
  • Аппаратура канала управления типа RC7 Pro (опция) или
  • Аппаратура канала связи ELRS (опция).

Вес: 320 г

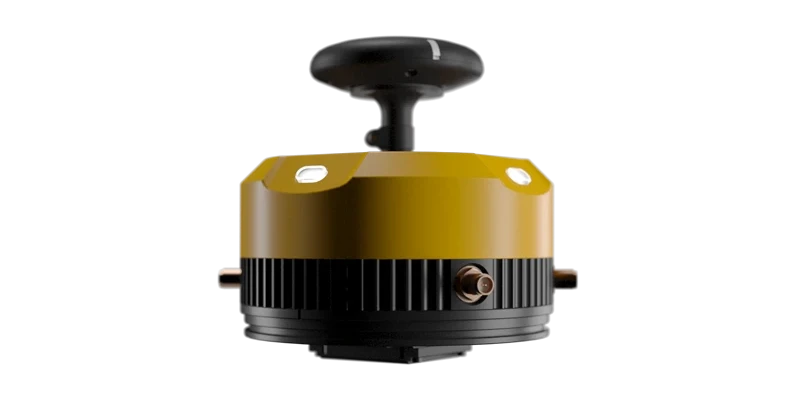

МСНС-2-RC7Pro
МСНС-2-RC7Pro

Компоненты:

  • Блок спутниковой навигации GPS L1, Galileo E1, ГЛОНАСС L1, BeiDou B1, SBAS L1, QZSS L1;
  • Блок идентификатора с СКЗИ «АЗН-СКЗИ» (опция) или
  • Блок идентификатора «Эра-Глонасс» (опция)
  • Аппаратура канала управления типа RC7 или
  • Аппаратура канала управления типа RC7 Pro (опция) или
  • Аппаратура канала связи ELRS (опция).
    Вес: 320 г
