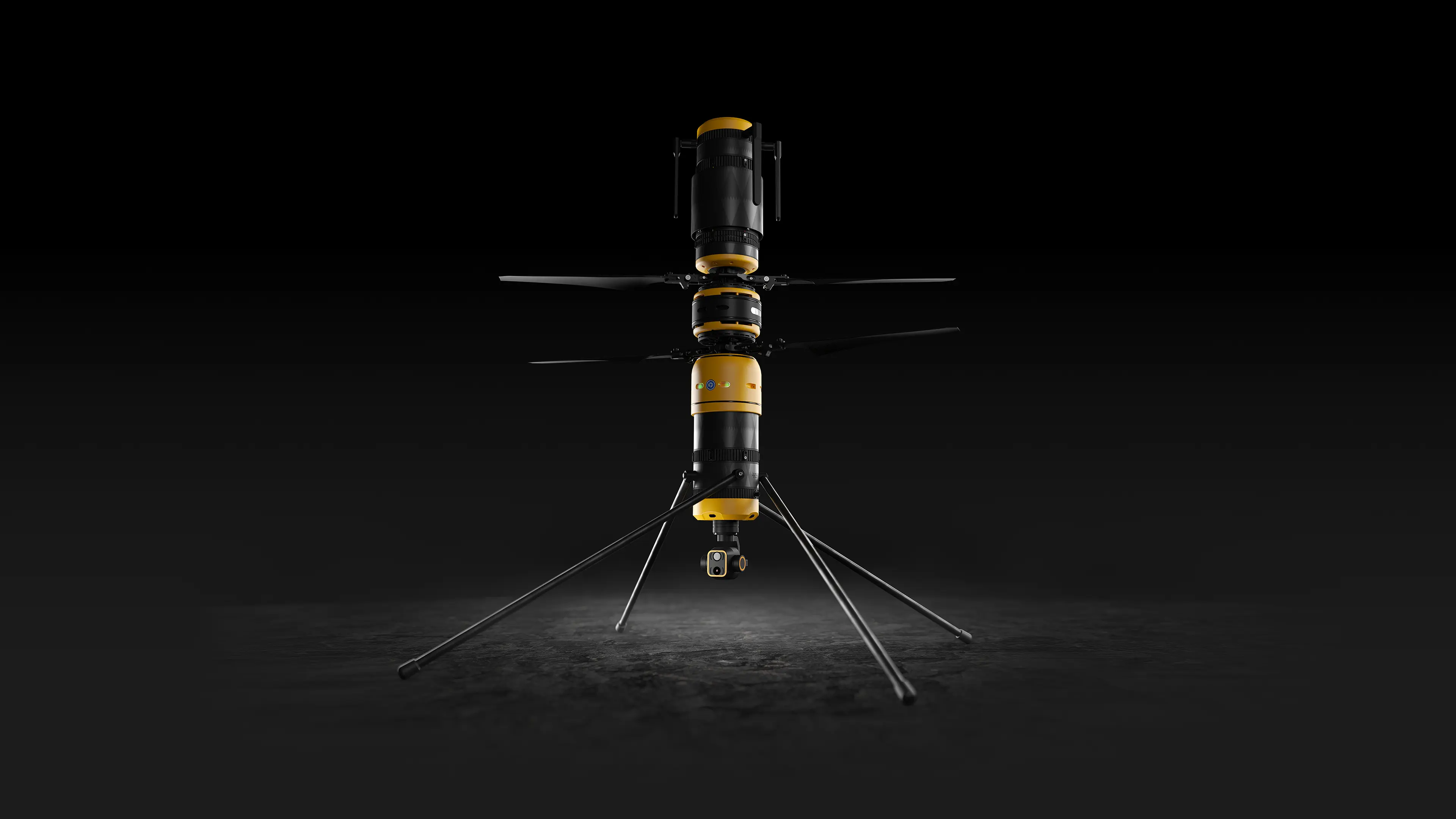

БАС Вертолетного типа с соосной схемой расположения несущих винтов

Одуванчик-3

до 1000 метроввысота полета
до 38 минутавтономность полета
до 90 км\чмаксимальная скорость
до 1,8 кгполезная нагрузка
Конфигуратор

Назначение БАС «Одуванчик-3»

Беспилотная авиационная система предназначена для оперативного мониторинга земной поверхности или поверхности водных районов, в режиме автономного одиночного полета или в составе группы запущенных БАС в автоматическом, ручном режиме управления или с использованием «привязной» системы, обеспечивает передачу полезной актуальной информации в реальном режиме времени оператору для принятия решений.

Платформа БВС «Одуванчик-3», является средней моделью в своем классе с общей взлетной массой 6 кг и возможностью размещения полезной нагрузки до 1.8 кг.



Состав бортового оборудования и систем

обеспечивает выполнение требований ПП РФ 1701 ОТ 30.10.2024

Состав бортового оборудования и систем

·   Винтомоторная группа
·   Аккумуляторная батарея
·   Полетный контроллер
·   Система обеспечения безопасности полета
·   Аэронавигационные огни
·   Маяк авиационный проблесковый световой
·   Система связи и спутниковой навигации
·   Система удаленной идентификации
·   Система криптозащиты канала управления
·   Бортовой компьютер (в составе модуля полезной нагрузки)
·   Бортовое программное обеспечение (алгоритмы, управление, ИИ, навигация).
·   Сменные модули верхней и нижней полезной нагрузки

Программное обеспечение
·  СПО АП БАС «Одуванчик-3» - бортовой программный пакет
·  СПО НСУ БАС «Одуванчик-НСУ» - программный пакет наземной станции

Унифицированная модульная система быстрой стыковки блоков

позволяет оперативно менять функциональную конфигурацию БПЛА в зависимости от целевого назначения.

Технические характеристики БВС Одуванчик-3
Тип БВСВертолетный с соосной схемой несущих винтов
Габаритные размеры БВС без модулей полезной нагрузки и посадочных опор и АКБ (диаметр, высота, не менее)106х335 мм
Масса БВС без модулей полезной нагрузки, посадочных опор и АКБ, не более1.7 кг
Диаметр несущего винта, не менее615 мм
Двигатели 2 шт. электрические бесколлекторные
Максимальная взлётная масса, не более6 кг
Типовая масса полезной нагрузки, не более0,8 кг
Максимальная масса полезной нагрузки, не более 1,8 кг
Крейсерская скорость горизонтального полета60 км/ч *
Максимальная горизонтальная скорость90 км/ч *
Максимальная вертикальная скорость подъема, 10 м/с *
Максимальная высота полёта над точкой старта (статический потолок)1000 м **
Максимальная программно-ограниченная скорость горизонтального полета, 10,8 км/ч ***
Максимальная программно-ограниченная высота полета, 150 м ***
Время непрерывной работы (полета) с типовой полезной нагрузкой, с АКБ 48В 6А/ч не более38 мин
Время непрерывной работы (полета) с максимальной полезной нагрузкой, с АКБ 48В 6А/ч не более20 мин
Допустимая скорость ветра18 м/с
Температура эксплуатации-20° - +45° С
Требования к площадке для вертикального взлета и посадки горизонтальная, неподготовленная, с твердым покрытием, размеры 1,5 × 1,5 м
Время готовности изделия к работе (развертывание из транспортного состояния в рабочее и подготовка к полету)5 мин
Находится в реестре российской промышленной продукции Минпромторга России (ППРФ ОТ 17 ИЮЛЯ 2015Г. №719)

Доступные модули полезной нагрузки

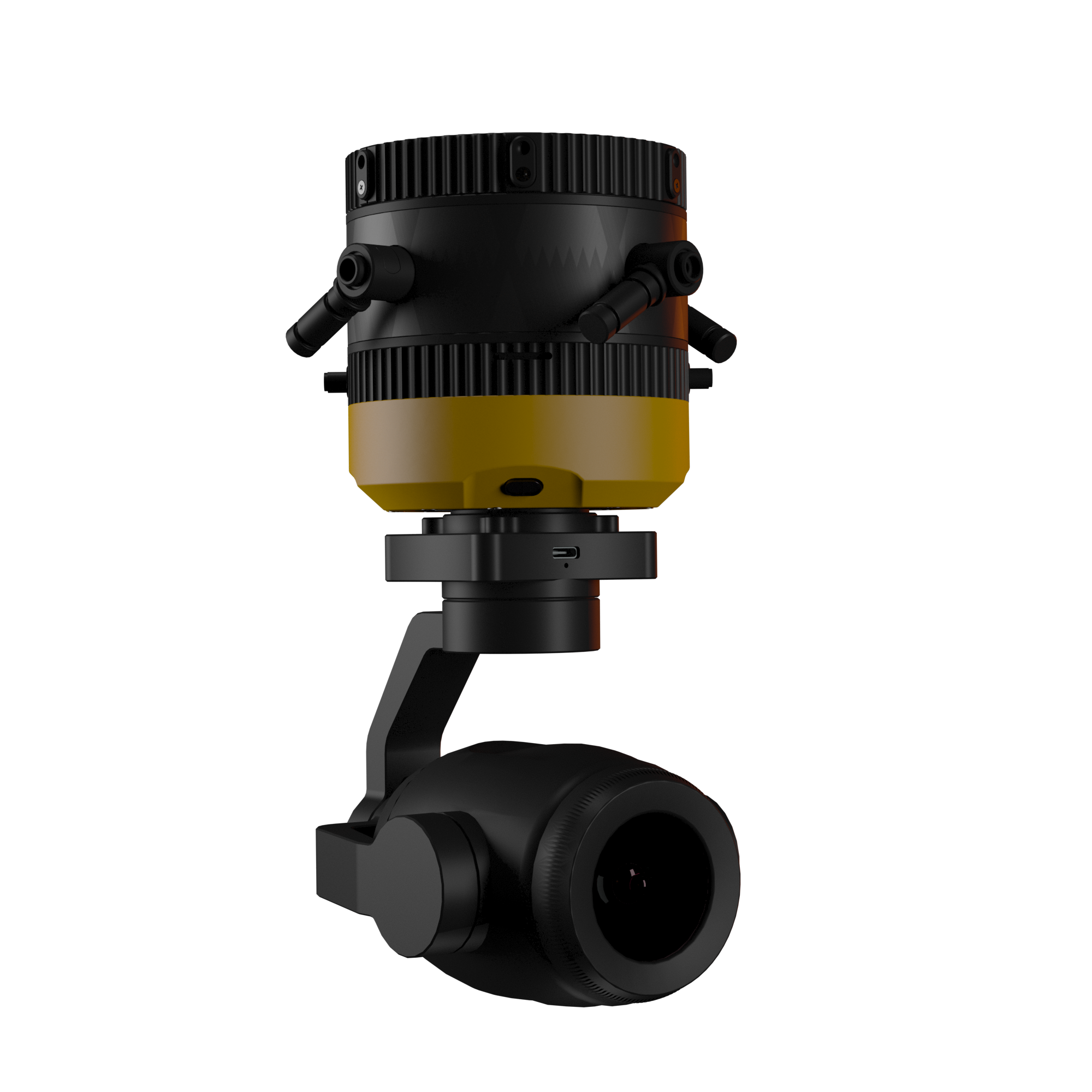

МПН-1-4Т-БС-ZR30
МПН-1-4Т-БС-ZR30

Компоненты:

  • Процессор  обработки данных: PII Orange
  • Модем  связи: LTE 4-5G или  RTL WiFi
  • 3-Axis Gimbal
  • EO/IR  8Mp, 30xOpticalZoom, 4K 1080p

Вес: 980 г

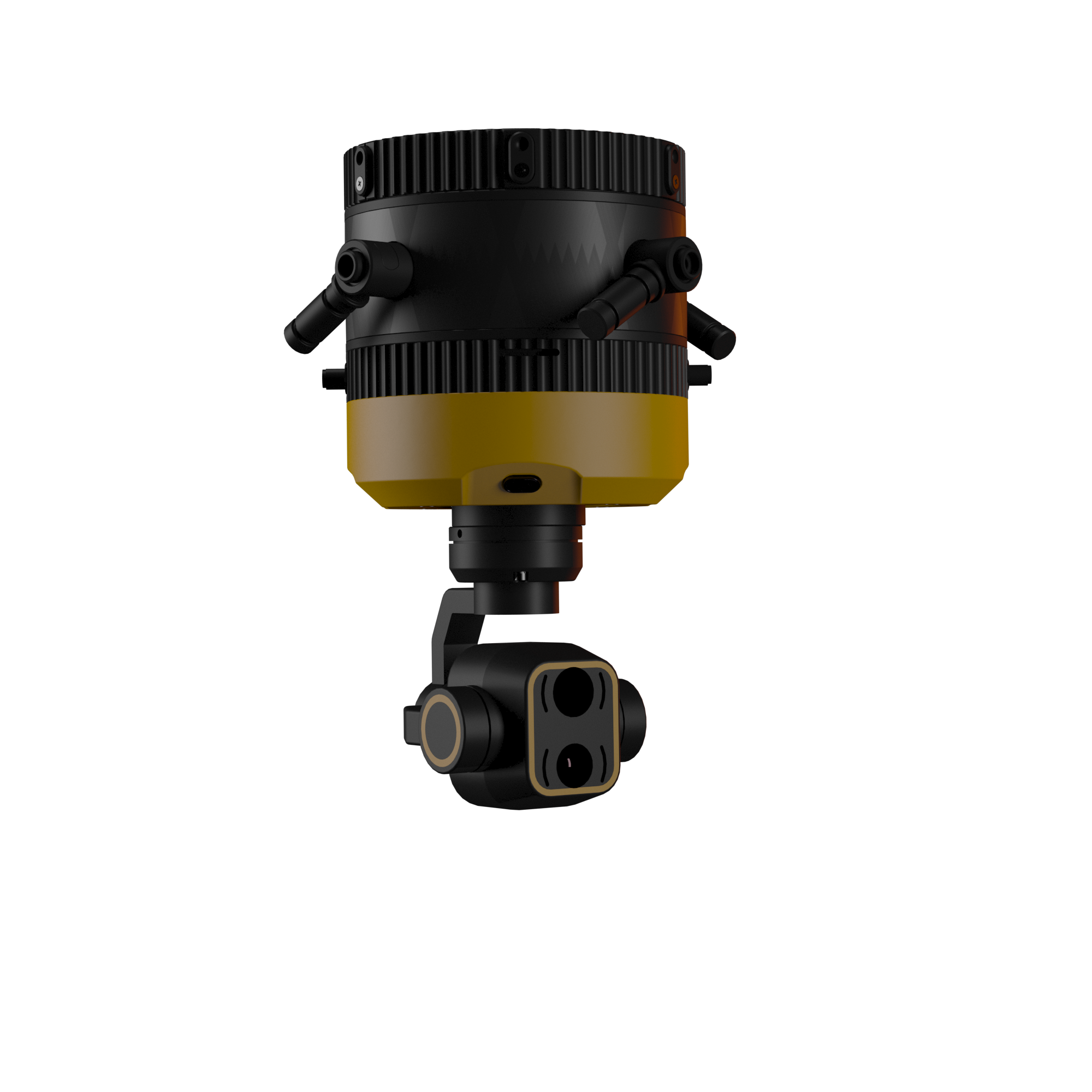

МПН-1-4Т-БС-C12
МПН-1-4Т-БС-C12

Компоненты:

  • Процессор  обработки данных: PII Orange
  • Модем  связи: LTE 4-5G или  RTL WiFi
  • 3-Axis Gimbal
  • EO/IR  5Mp, 4xDigital Zoom, 2K 1080p
  • Thermal  384x288

Вес: 520 г

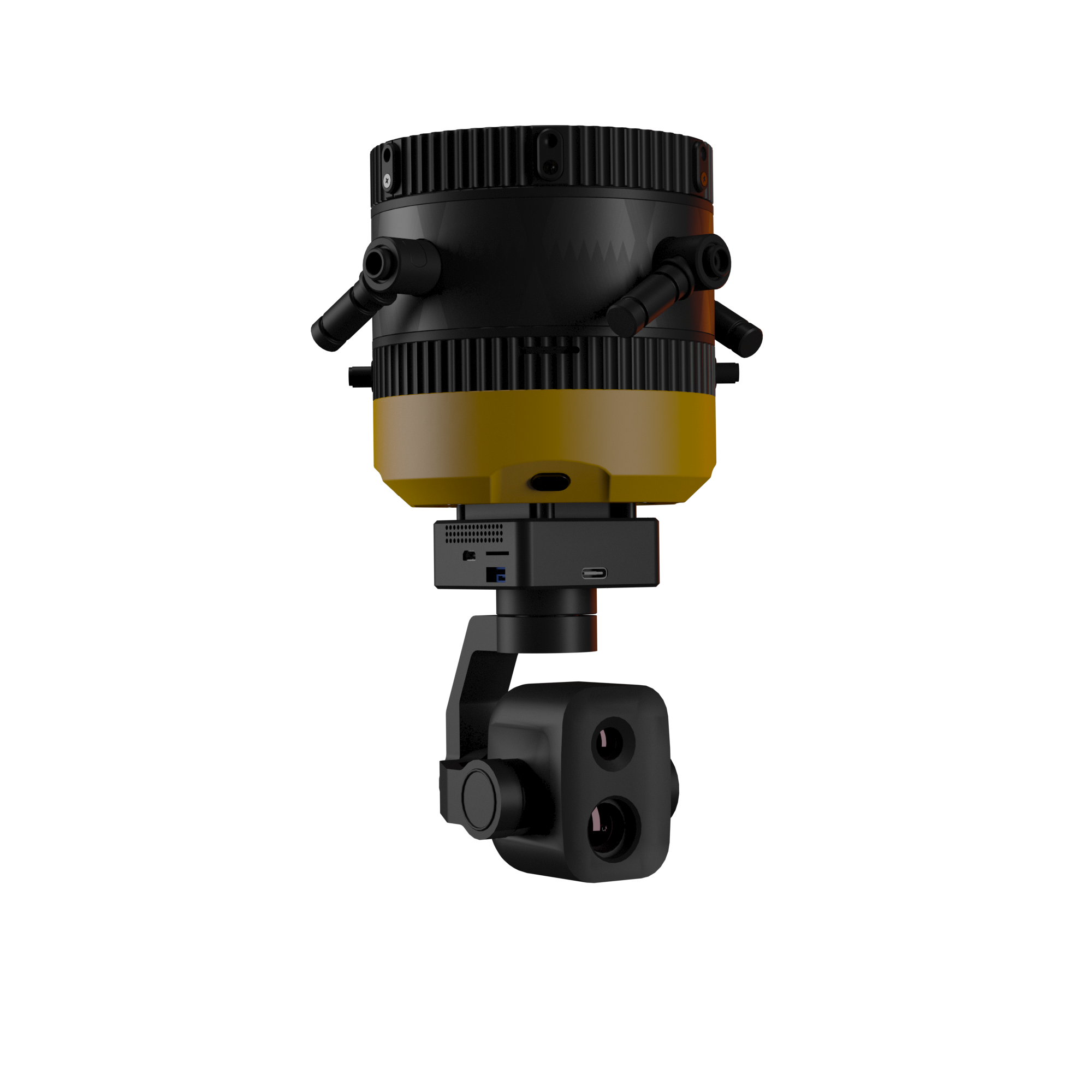

МПН-1-4Т-БС-ZT6
МПН-1-4Т-БС-ZT6

Компоненты:

  • Процессор  обработки данных: PII Orange
  • Модем  связи: LTE 4-5G или  RTL WiFi
  • 3-Axis Gimbal
  • EO/IR  8Mp, 4xDigital Zoom, 4K 1080p
  • Thermal  640x512, 2xDigital Zoom

Вес: 570 г

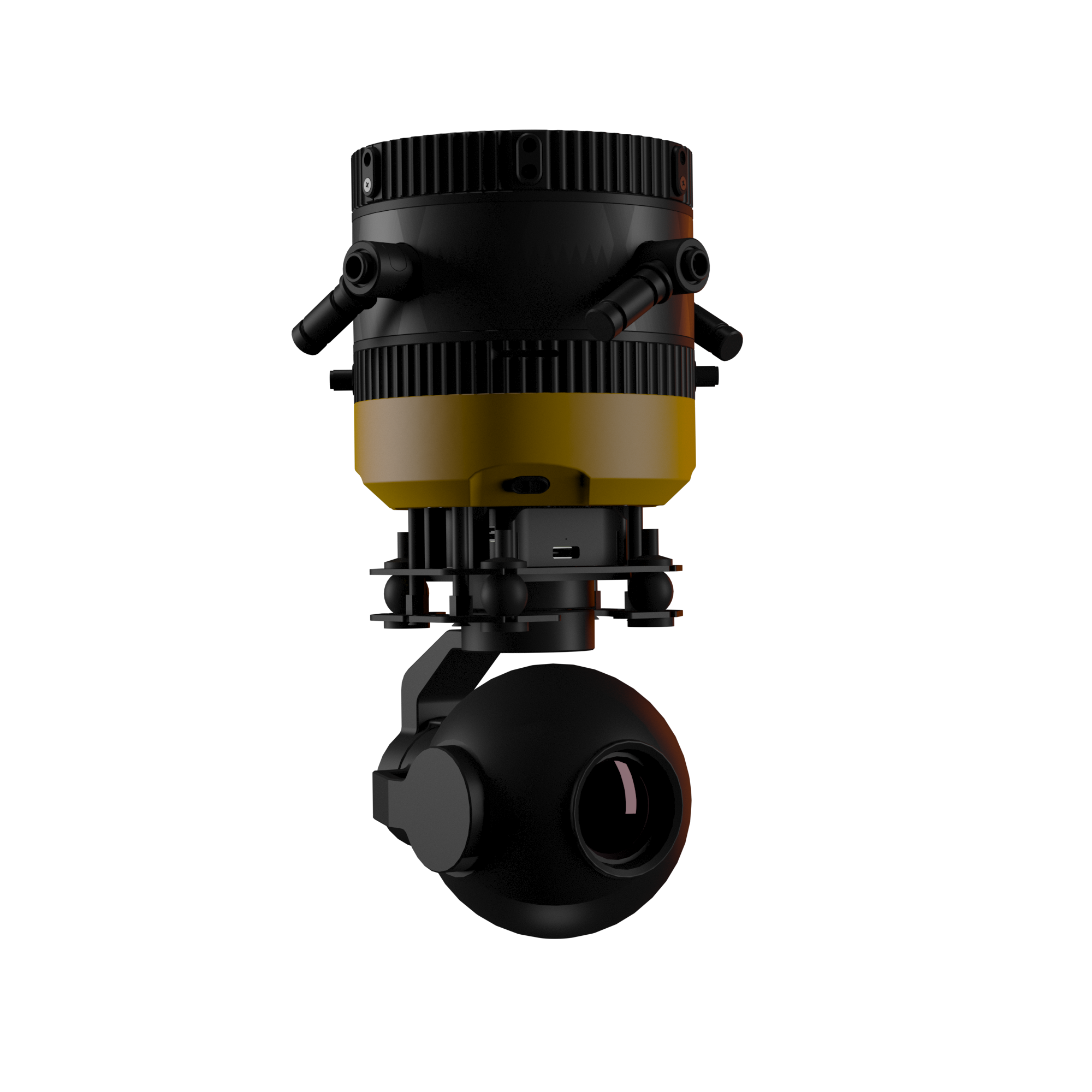

МПН-1-4Т-БС-ZR10
МПН-1-4Т-БС-ZR10

Компоненты:

  1. Процессор  обработки данных: PII Orange
  2. Модем  связи: LTE 4-5G или  RTL WiFi
  3. 3-Axis Gimbal
  4. EO/IR  8Mp, 10xOptical Zoom. 4K 1080p

Вес: 780 г

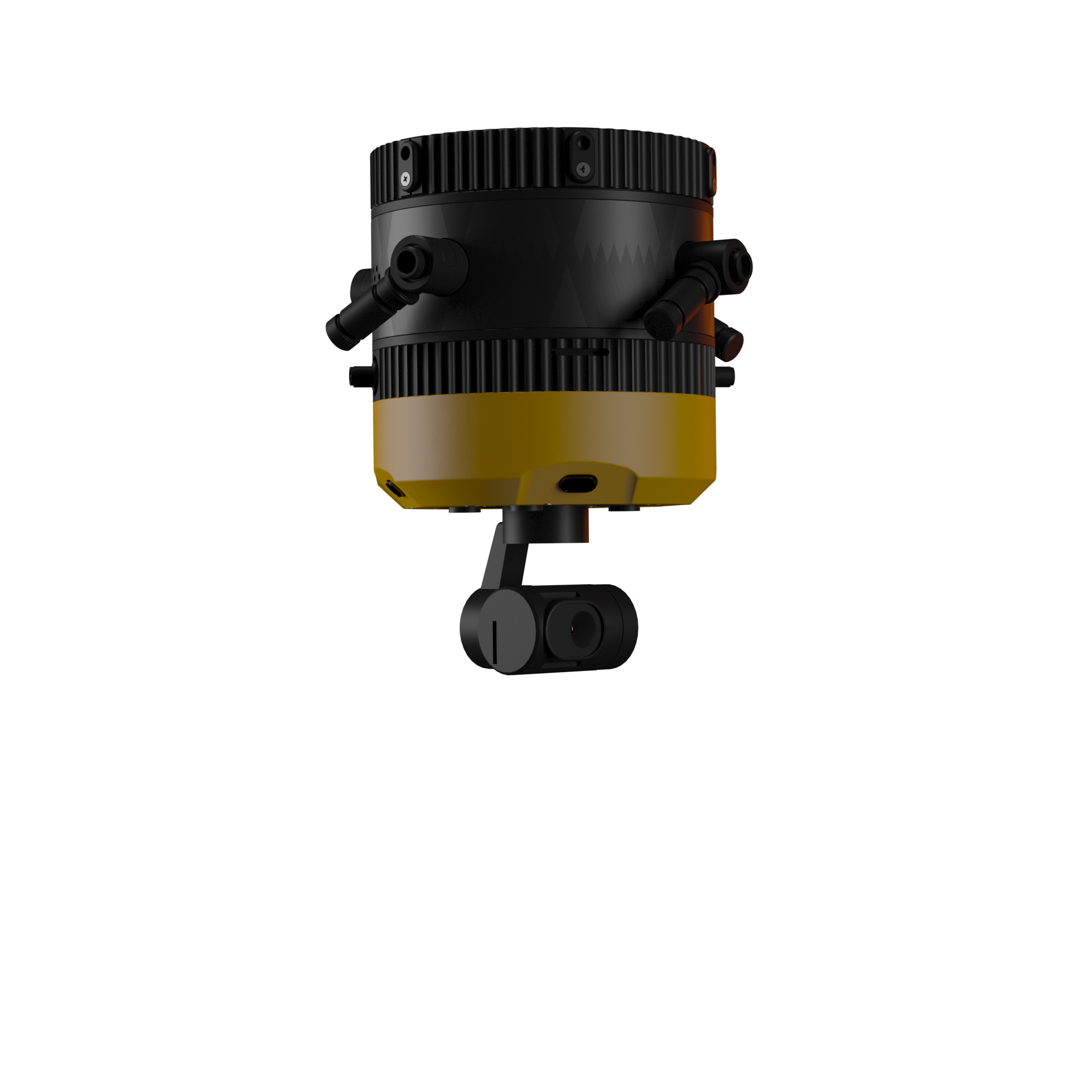

МПН-1-4Т-БС-C10
МПН-1-4Т-БС-C10

Компоненты:

  • Процессор  обработки данных: PII Orange
  • Модем  связи: LTE 4-5G или  RTL WiFi
  • 3-Axis Gimbal
  • EO/IR  2Mp, 2K 720p

Вес: 460 г

Доступные аккумуляторные батареи

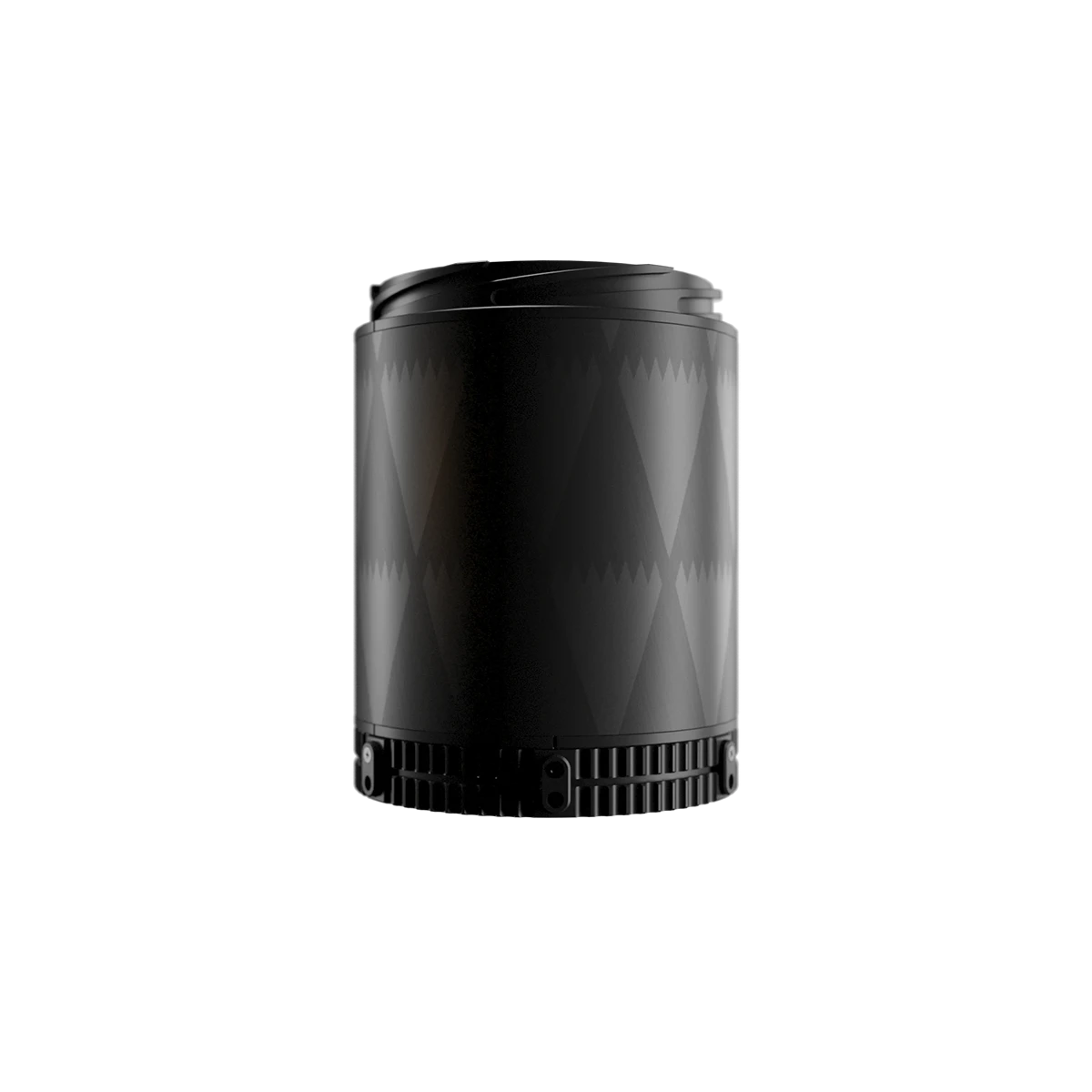

АКБ-1.1 6S2P Li-On 21700 10А/ч
АКБ-1.1 6S2P Li-On 21700 10А/ч

Литий-ионная (Li-ion),6S2P аккумуляторная батарея

Номинальная емкость АКБ 10 А/ч

Номинальное напряжение АКБ 21.6 В

Время заряда штатным зарядным устройством не более 1,5 ч

Габариты, диаметр, высота 97х131 мм

Вес: 1.3 кг

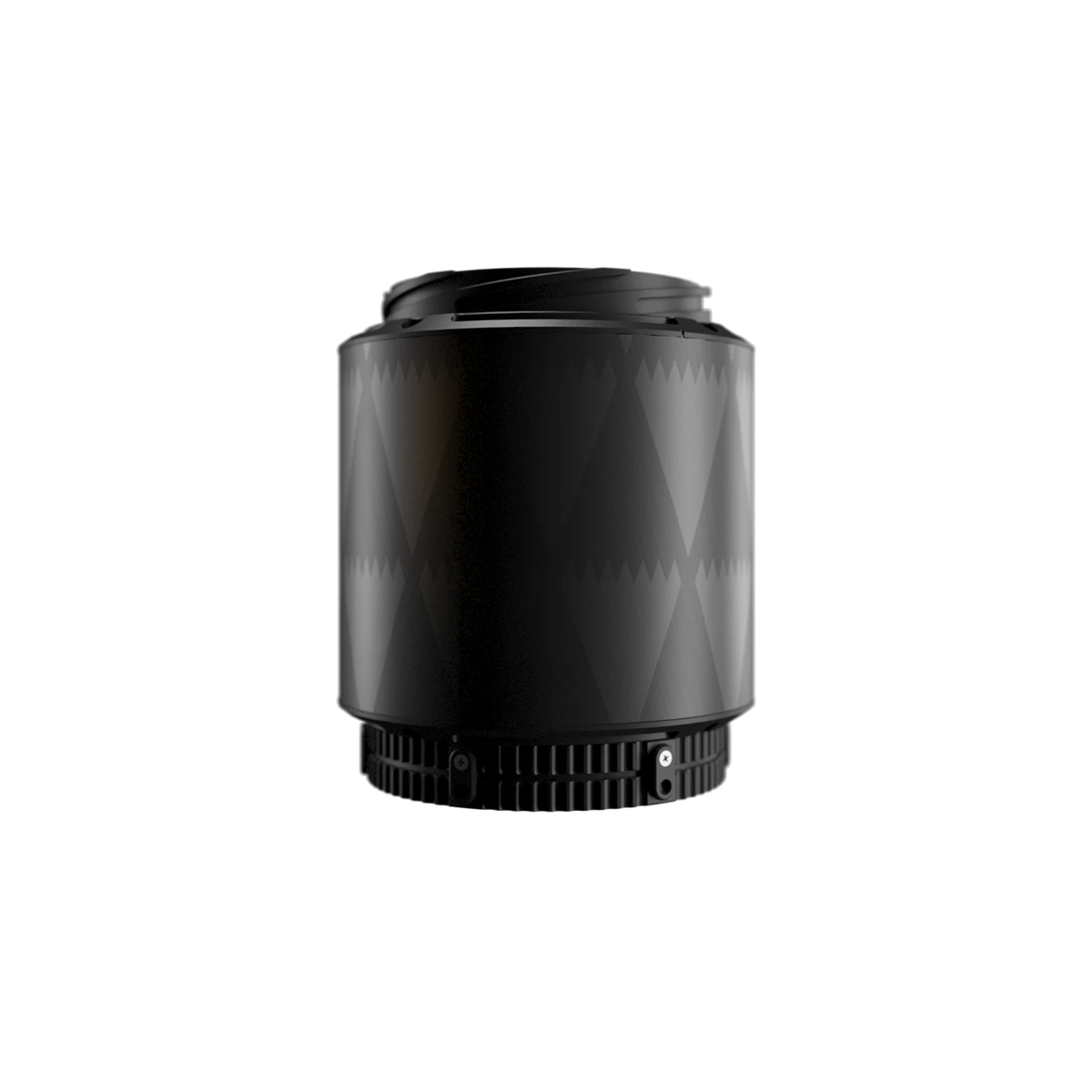

АКБ-1.2 8S2P Li-On 21700 10А/ч
АКБ-1.2 8S2P Li-On 21700 10А/ч

Литий-ионная (Li-ion), 8S2P аккумуляторная батарея

Номинальная емкость10 А/ч

Номинальное напряжение 28.8 В

Время заряда штатным зарядным устройством не более, 1,5 ч

Габариты, диаметр, высота 112х131 мм

Вес: 1.5 кг

Доступные модули спутниковой навигации и связи

МСНС-1-RC7
МСНС-1-RC7

Компоненты:

  • Блок спутниковой навигации GPS L1, Galileo E1, ГЛОНАСС L1, BeiDou B1, SBAS L1, QZSS L1;
  • Блок идентификатора с СКЗИ «АЗН-СКЗИ» (опция) или
  • Блок идентификатора «Эра-Глонасс» (опция)
  • Аппаратура канала управления типа RC7 или
  • Аппаратура канала управления типа RC7 Pro (опция) или
  • Аппаратура канала связи ELRS (опция).

Вес: 320 г

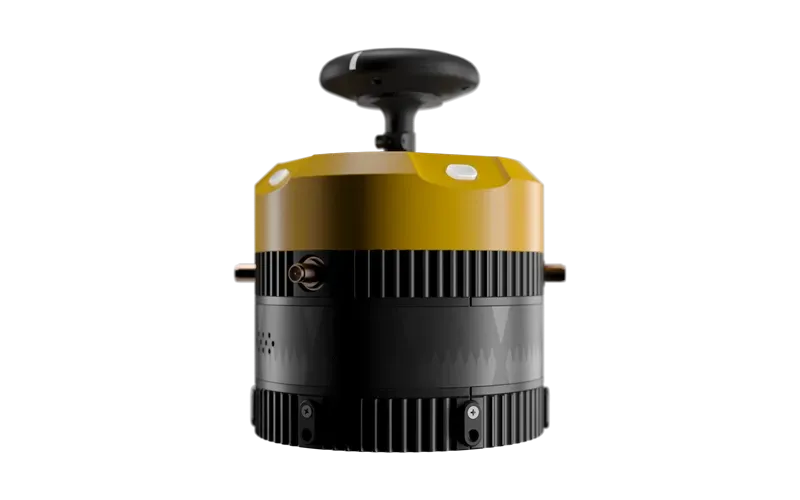

МСНС-2-RC7Pro
МСНС-2-RC7Pro

Компоненты:

  • Блок спутниковой навигации GPS L1, Galileo E1, ГЛОНАСС L1, BeiDou B1, SBAS L1, QZSS L1;
  • Блок идентификатора с СКЗИ «АЗН-СКЗИ»    (опция) или
  • Блок идентификатора «Эра-Глонасс» (опция)
  • Аппаратура канала управления типа RC7 или
  • Аппаратура канала управления типа RC7 Pro (опция) или
  • Аппаратура канала связи ELRS (опция).

Вес: 320 г
